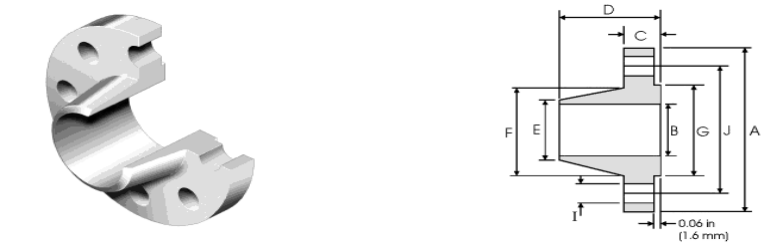

帶頸對焊法蘭ASME B16.5(WN)
| CLASS | DN | A | J | B | C | F | E | G | D | N | I | RF/W/KG |
| ASME B16.5 WELD NECK 150# | 1/2 | 90 | 60.3 | 15.8 | 11.2 | 30 | 21.3 | 34.9 | 47.6 | 4 | 15.9 | 0.91 |
| 3/4 | 100 | 69.9 | 20.9 | 12.8 | 38 | 26.7 | 42.9 | 52.6 | 4 | 15.9 | 0.91 | |
| 1 | 110 | 79.4 | 26.6 | 14.3 | 49 | 33.4 | 50.8 | 55.6 | 4 | 15.9 | 1.14 | |
| 1-1/4 | 115 | 88.9 | 35.1 | 15.9 | 59 | 42.2 | 63.5 | 57.6 | 4 | 15.9 | 1.14 | |
| 1-1/2 | 125 | 98.4 | 40.9 | 17.5 | 65 | 48.3 | 73 | 61.6 | 4 | 15.9 | 1.81 | |
| 2 | 150 | 120.7 | 52.5 | 19.1 | 78 | 60.3 | 92.1 | 63.6 | 4 | 19.1 | 2.72 | |
| 2-1/2 | 180 | 139.7 | 62.7 | 22.3 | 90 | 73 | 104.8 | 69.6 | 4 | 19.1 | 4.45 | |
| 3 | 190 | 152.4 | 77.9 | 23.9 | 108 | 88.9 | 127 | 69.6 | 4 | 19.1 | 5.22 | |
| 3-1/2 | 215 | 177.8 | 90.1 | 23.9 | 122 | 101.6 | 139.7 | 71.6 | 8 | 19.1 | 6.5 | |
| 4 | 230 | 190.5 | 102.3 | 23.9 | 135 | 114.3 | 157.2 | 76.6 | 8 | 19.1 | 7.49 | |
| 5 | 255 | 215.9 | 128.2 | 23.9 | 164 | 141.3 | 185.7 | 88.6 | 8 | 22.2 | 9.53 | |
| 6 | 280 | 241.3 | 154.1 | 25.5 | 192 | 168.3 | 215.9 | 88.6 | 8 | 22.2 | 11.8 | |
| 8 | 345 | 298.5 | 202.7 | 28.6 | 246 | 219.1 | 269.9 | 101.6 | 8 | 22.2 | 19.1 | |
| 10 | 405 | 362 | 254.6 | 30.2 | 305 | 273 | 323.8 | 101.6 | 12 | 25.4 | 24.5 | |
| 12 | 485 | 431.8 | 304.8 | 31.8 | 365 | 323.8 | 381 | 114.6 | 12 | 25.4 | 39.9 | |
| 14 | 535 | 476.3 | / | 35 | 400 | 355.6 | 412.8 | 126.6 | 12 | 28.6 | 51.8 | |
| 16 | 595 | 539.8 | / | 36.6 | 457 | 406.4 | 469.9 | 126.6 | 16 | 28.6 | 64.5 | |
| 18 | 635 | 577.9 | / | 39.7 | 505 | 457 | 533.4 | 139.6 | 16 | 31.8 | 74.9 | |
| 20 | 700 | 635 | / | 42.9 | 559 | 508 | 584.2 | 144.6 | 20 | 31.8 | 89.4 | |
| 22 | 750 | 692.2 | / | 46.1 | 610 | 558.8 | 641.4 | 149.6 | 20 | 34.9 | 103.5 | |
| 24 | 815 | 749.3 | / | 47.7 | 663 | 610 | 692.2 | 152.6 | 20 | 34.9 | 121.7 |
REMARK: Unspecified dimensions according to the order requirements.
備注：未規定的法蘭內徑尺寸B按采購方訂貨要求執行。
產品特點
選用優質材質制造
結構簡單而堅固耐用
表面平滑耐酸腐防銹
不易變形使用壽命長
根據用戶需要定制
適用范圍
法蘭作用
1、連接管路并保持管路密封性能;
2、便于某段管路的更換;
3、便于拆開檢查管路情況;
4、便于某段管路的封閉
制造標準
國標：GB/T14383、SH3410、HG21634、GB/T9119、HG/T20592 SH3406、JB/T81-94、HG/T5010
美標：ASME/ASNI B16.5/16.36/16.47A/16.47B、MSS SP44
日標：JIS B2220-2001
德標：DIN 2527/2636/2637/2638/2566/2576/2632/2633/2635/2642等
歐標：EN 1092-1:2001、BS4504
俄標：GOST 12820-80、GOST33259-2015、GOST12821等標準
澳標：AS2129、UNI2276、TABLE D/E/F/F/G
接受非標定制按圖紙加工
壓力等級
美標：Class75、125、150、300、600、900、1500、2500
德標：PN6、10、16、25、40、64、100
日標：1、2、5、10、16、20、30、40、63K
英標：PN6、10、16、25、40
