耐火澆注料施工需要注意的事項(xiàng)，下面我們一起來了解下：

一、施工前期需知道的細(xì)節(jié)

1、嚴(yán)格控制加水量，冬天施工環(huán)境，溫度須大于5℃，并且有一定的防凍措施。

2、耐火澆注料須采用攪拌機(jī)混料，嚴(yán)禁人工攪拌。

3、錨固件須加膨脹冒或涮瀝青漆。

4、本產(chǎn)品嚴(yán)禁與其他的澆注料混合使用。
二、施工要點(diǎn)

1、制模：用鋼板或硬木板制成，鋼板涂模劑（油），木板涂防水漆，應(yīng)做到不漏漿，并且有好的強(qiáng)度。

2、攪拌：用攪拌機(jī)攪拌，先將耐火澆注料倒入攪拌機(jī)內(nèi)，并取出添加劑一起加入，先干混2-3分鐘后加水混合3-5分鐘，加水量不宜多也不宜少。

3、振搗：倒入模內(nèi)的澆注料，立即搗打不得漏到某個(gè)位置，也不能同一位置搗打，以避免澆注料出現(xiàn)離析和孔洞，攪拌好的澆注料須從加水到用完在20-30分鐘之內(nèi)，初凝料要摒棄。

4、養(yǎng)護(hù)：待澆注料表面干燥后，并達(dá)到70%強(qiáng)度后，方可拆模具，時(shí)間為24小時(shí)，養(yǎng)護(hù)時(shí)間為48小時(shí)。

5、烘爐：根據(jù)不同牌號(hào)和澆注料襯體厚度及其氣候狀況，用戶須確保足夠的烘烤時(shí)間72小時(shí)。

三、施工前的準(zhǔn)備及其嚴(yán)格檢查內(nèi)容如下：

準(zhǔn)備好澆注料施工設(shè)備，現(xiàn)場清理干凈;施工機(jī)具、設(shè)備完好；錨固件材質(zhì)、尺寸、布置及其焊接質(zhì)量與周圍耐火磚的失水預(yù)防措施；使用前，預(yù)試驗(yàn)澆注料是否失效；水質(zhì)應(yīng)該達(dá)到飲用水標(biāo)準(zhǔn)；上述驗(yàn)收合格，并確保不間斷施工的條件下，可以開始施工工作。

耐火澆注料施工需要注意什么

耐火澆注料施工是一個(gè)復(fù)雜的過程，需要嚴(yán)格遵守相關(guān)的施工標(biāo)準(zhǔn)和注意事項(xiàng)，以確保施工質(zhì)量和耐火澆注料的使用壽命。以下是耐火澆注料施工時(shí)需要注意的關(guān)鍵點(diǎn)：

1. 錨固件與模板
- 錨固件材質(zhì)：錨固件通常采用耐熱不銹鋼1Cr18Ni9ti材質(zhì)，高溫區(qū)域（1280℃以上）則采用Ocr25Ni20材質(zhì)。錨固件兩側(cè)要求滿焊，焊接要牢固，表面要涂刷一層1-2mm厚的瀝青漆或以膠帶包裹，以抵消其在高溫下的膨脹應(yīng)力。
- 模板處理：模板應(yīng)做好防水處理，表面應(yīng)光滑，并在其表面涂刷瀝青或機(jī)油，也可貼一層油氈紙，防止其吸收澆注體中的水分，同時(shí)便于拆模。模板接縫處應(yīng)密實(shí)，防止出現(xiàn)漏漿現(xiàn)象。

2. 攪拌與加水
- 施工場地和攪拌容器：施工場地和攪拌容器（強(qiáng)制式攪拌機(jī)）要求清潔無雜物，不得有石灰、砂粒等雜物混入澆注料中。澆注料采用機(jī)械攪拌，嚴(yán)禁不同號(hào)的澆注料混合使用。
- 加水量控制：加水量對(duì)澆注料的質(zhì)量有很大影響，一般在5%-8%之間。二次加水時(shí)應(yīng)慢慢加入，防止水量過多。施工用水應(yīng)為干凈的飲用水（pH值在6.5-7.5之間）。
- 攪拌時(shí)間：每包澆注料中的小袋粉料需預(yù)先混合1-2分鐘，混合均勻后才可加水?dāng)嚢?。每次攪拌澆注料的重量?yīng)控制在150-200公斤，攪拌5分鐘左右直至泛漿，滿足澆注料使用要求。澆注料加水?dāng)嚢韬笤?5分鐘內(nèi)用完（從加水時(shí)算起），在規(guī)定時(shí)間內(nèi)沒有用完的或已經(jīng)結(jié)硬的澆注料，不能再加水?dāng)嚢韬椭貜?fù)使用，要堅(jiān)決棄去。

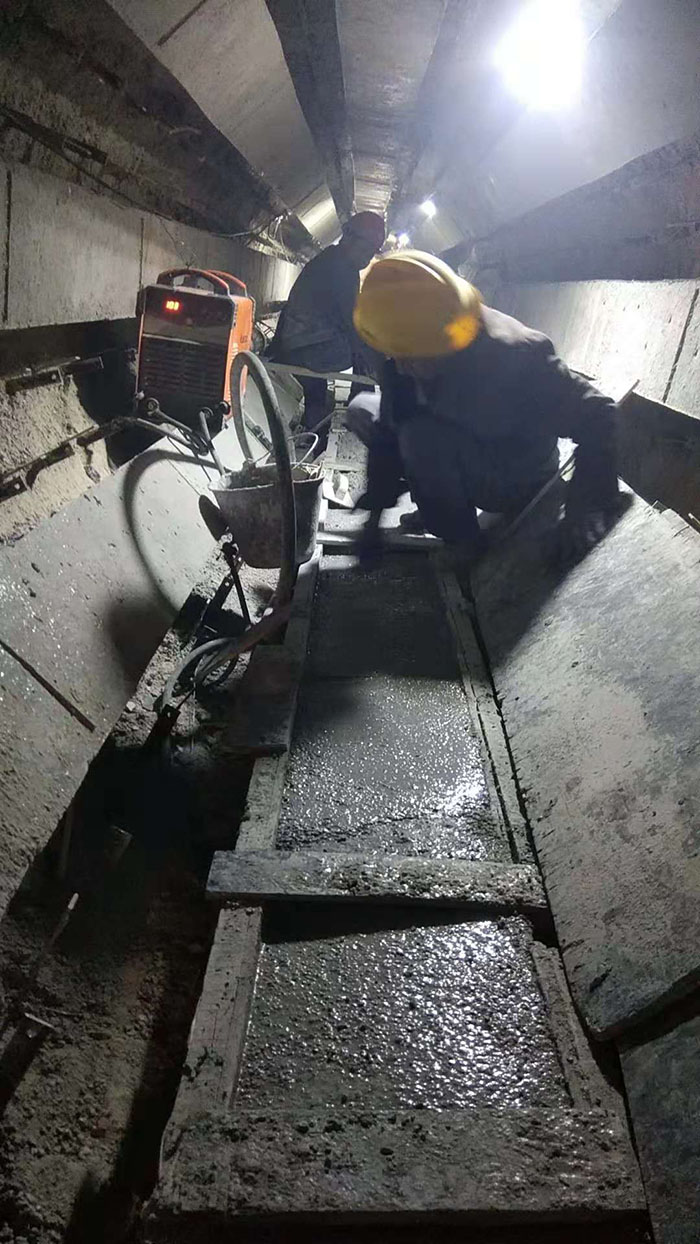

3. 澆注
- 澆筑前準(zhǔn)備：澆筑前應(yīng)將設(shè)備內(nèi)部清掃干凈。大面積澆注時(shí)，要分塊施工，每塊澆注區(qū)面積以1.5-2m²左右為宜，高度不超過300mm，邊加料邊振動(dòng)，使?jié)沧⒘蟽?nèi)的大量空氣溢出，視澆注料表面泛漿為宜。振動(dòng)棒移出時(shí)應(yīng)緩慢拔出，以免造成澆注料體內(nèi)有空洞。每隔1m²預(yù)留2-3mm膨脹縫，交叉進(jìn)行，不得遺漏。

4. 養(yǎng)護(hù)
- 帶模養(yǎng)護(hù)：澆注完畢后，澆注體一般需帶模養(yǎng)護(hù)24小時(shí)，才能進(jìn)行脫模。脫模后自然養(yǎng)護(hù)24小時(shí)為佳。
- 脫模后檢查：脫模后應(yīng)檢查澆注質(zhì)量，發(fā)現(xiàn)蜂窩、剝落、空洞時(shí)應(yīng)及時(shí)修補(bǔ)或返工。非工程要求的凹凸部位，也應(yīng)及時(shí)修整。

5. 烘烤
- 烘烤前養(yǎng)護(hù)：耐火澆注料經(jīng)過以上養(yǎng)護(hù)過程后，在使用前還經(jīng)過一定制度的烘烤，具體升溫曲線根據(jù)實(shí)際情況制定。

6. 冬季施工注意事項(xiàng)
- 拌料用水：當(dāng)環(huán)境溫度低于5℃時(shí)，施工用拌料應(yīng)采用溫水。重質(zhì)澆注料水溫可控制在10℃-50℃，輕質(zhì)澆注料水溫控制在10℃-30℃。
- 材料保存：冬季施工時(shí)材料應(yīng)放置于室內(nèi)或防雨棚內(nèi)，現(xiàn)場確無條件的，應(yīng)用雨布遮蓋嚴(yán)實(shí)，下雪天要將雪水清掃干凈。
- 取暖措施：在施工區(qū)域內(nèi)當(dāng)溫度低于5℃時(shí)要采取相應(yīng)的取暖措施，如用棉被或保溫棉氈蓋實(shí)，并在施工范圍內(nèi)增加碘鎢燈，或遠(yuǎn)紅外線電加熱器等。

7. 施工前準(zhǔn)備
- 設(shè)備及現(xiàn)場清理：待澆注料設(shè)備及現(xiàn)場清理；施工機(jī)具備件完好；錨固件材質(zhì)、型式、尺寸、布置及焊接（固定）質(zhì)量，金屬錨固件作好膨脹補(bǔ)償處理；與周圍耐火磚等澆注料濕水預(yù)防措施；預(yù)試驗(yàn)澆注料是否失水；水質(zhì)量應(yīng)達(dá)到飲用水標(biāo)準(zhǔn)；上述經(jīng)驗(yàn)收合格，并確保不中斷施工。

耐火澆注料施工需要注意多個(gè)方面，從錨固件與模板的處理，到攪拌與加水、澆注、養(yǎng)護(hù)、烘烤以及冬季施工的特殊注意事項(xiàng)，每一個(gè)環(huán)節(jié)都需要嚴(yán)格把控，以確保施工質(zhì)量和耐火澆注料的使用壽命。
